PFA樹脂切削加工｜L字形状・二段長穴ザグリ・隅R

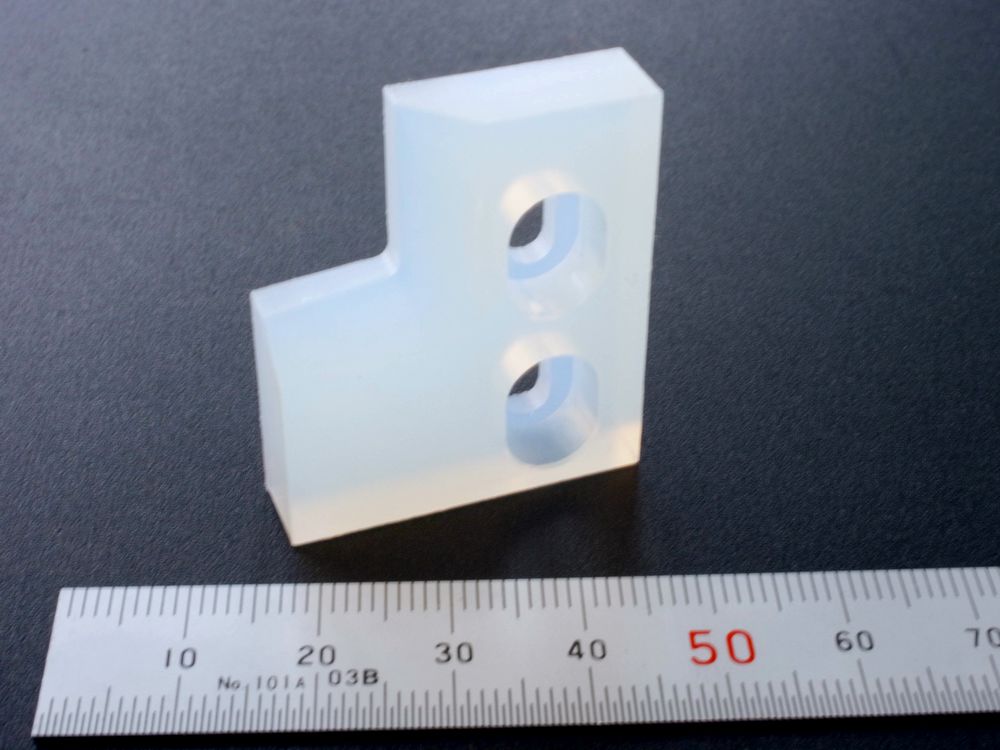

PFA樹脂（フッ素樹脂）の切削加工事例です。3軸マシニングセンターで外形30mm×35mm×8mmのL字形状・二段長穴ザグリ・隅R・C5面取りを含む複合形状の精密部品を製作した工程と素材特性を解説します。

PFA樹脂精密部品の加工内容と加工方法

工程設計の要点

1. 図面確認と素材準備：客先よりFaxで届いた図面の詳細を確認し、PFA板材を必要サイズにカット。素材のロット・厚みにばらつきがないかも事前チェック。
2. 外形加工（L字形状削り出し）：フルバックカッターで横30mm×縦35mm×高さ8mmの外形を整え、4つの角のうち右手前の角を削り落としてL字形状を形成。内角には刃物径に由来する隅R（コーナーR）が残る。
3. C面取り加工：L字型の切り落とし部にC面取りカッターでC5の面取りを施す。エッジの欠けを防ぎ、組み付け精度を高める。
4. 二段長穴ザグリ加工：フラットエンドミルで外側長穴（横8mm×縦11mm×深さ5.5mm・R4）を削り出し、続けて内側の貫通長穴（横4mm×縦8mm・R2）を重ねて加工し、二段のザグリ形状を完成させる。
5. 糸面取り加工：全エッジのバリを除去し、糸面取りで安全かつ清潔な仕上がりに整える。
6. 寸法検査・梱包・出荷：図面仕様と照合し全数確認。適切に梱包して宅配便で出荷。

切削加工で注意すべきポイント

• 切削条件の最適化：PFA樹脂は軟質で熱に弱いため、切削速度と送り速度を適切に下げ、切削熱の蓄積を防ぐ。
• 断続的な加工：連続切削による熱蓄積を防ぐため、断続的な切り込みで加工を進め、素材の軟化・変形を抑制する。
• 鋭利な刃物の使用：摩耗した工具では引きちぎりや表面荒れが生じやすいため、切れ味の良いエンドミルに随時交換する。
• クランプ方法の配慮：過度な締め付けは変形を招く。均等かつ必要最低限のクランプ力でワークを固定する。
• 隅Rの設計上の折り込み：L字内角の隅Rは使用する工具径に依存するため、設計段階でRサイズを客先と確認・合意する。
• 二段長穴の加工順序：外側長穴を先に仕上げてから内側の貫通穴を加工することで、工具のたわみを最小化し寸法精度を確保する。
• 温度安定後の最終検査：PFA樹脂は線膨張係数が大きいため、加工後に素材が室温に戻ってから最終寸法検査を実施する。

電話での問い合わせは 0553-33-6927 まで

使用素材：PFA樹脂（ペルフルオロアルコキシ）について

本製品で使用した素材はPFA樹脂（ペルフルオロアルコキシ・Perfluoroalkoxy）です。テトラフルオロエチレンとペルフルオロアルキルビニルエーテルの共重合体で、フッ素樹脂の中でも成形加工性に優れた素材です。PTFEが粉体焼結成形を主体とするのに対し、PFAは溶融成形が可能なため、切削加工で複雑形状を実現しやすい特長があります。

グレードは汎用・高純度・導電性・強化など用途に応じた品種があります。詳しくはふっ素樹脂（テフロンほか）素材情報ページをご覧ください。

PFA樹脂の特性と優位性

• 連続使用温度260℃の高耐熱性：PTFEと同等のフッ素樹脂最高レベルの耐熱性を持ち、高温環境での長期使用に対応。溶融成形が可能なため、PTFEより切削加工性に優れる。
• ほぼ全ての化学物質に対する不活性性：強酸・強アルカリ・有機溶剤・酸化性物質に対して優れた耐性を示し、半導体・化学プラント・医薬品製造など過酷な薬品環境で安定した性能を発揮。
• 半透明で内部の視認が可能：PTFEが不透明なのに対し、PFAは半透明性を持つため、流路内の液面確認やプロセス監視が必要な部品に有利。
• 優れた電気絶縁性：体積抵抗率10¹⁸Ω·cm超・誘電率2.1（1MHz）と、エレクトロニクス・高周波機器部品にも適した電気特性を備える。
• PTFEより優れた表面平滑性と成形加工性：溶融成形により均質な材料構造を持ち、切削後の表面品質と寸法安定性がPTFEと比べて優れている。

PFA樹脂の主要物性値

他素材との比較表

PFA樹脂の素材選定ガイド

PFA樹脂の長所と短所

PFA樹脂切削加工でよくあるトラブルと当社の対策

トラブルを未然に防ぐため、加工前の図面確認と素材特性の把握を徹底しています。ご不安な点はお気軽にご相談ください。

PFA樹脂切削加工が活躍する分野

• 半導体・液晶製造装置：ウェハー搬送・エッチング装置内部品・配管継手など、高純度と耐薬品性が同時に要求される精密部品。
• 化学プラント・研究設備：強酸・強アルカリに接する反応容器内部品・配管ライニング・バルブシートなど、過酷な薬品環境向け部品。
• 医薬品・食品製造装置：FDA適合が必要な純水配管・無菌充填装置部品・食品機械の非粘着表面部材など。
• 試作・開発分野：耐熱・耐薬品性が求められる複雑形状部品の試作を1個から対応。設計検証用サンプルの短納期製作にも実績。

ご依頼から納品までの流れ

1. お問い合わせ・図面支給：メール・Fax・お電話にてお問い合わせいただき、図面（PDF・CADデータ等）をお送りください。
2. お見積もり：形状・数量・素材を確認のうえ、お見積もりをご提示します。
3. 発注・素材手配：ご発注をいただき次第、PFA樹脂板材の手配を開始します。
4. 切削加工・寸法検査：3軸マシニングセンターで加工後、図面仕様との全数照合検査を実施します。
5. 梱包・出荷：検査合格品を適切に梱包し、宅配便でお届けします。

まとめ

PFA樹脂切削加工品は、連続使用温度260℃の高耐熱性・優れた耐薬品性・電気絶縁性を活かして半導体・化学プラント・医薬品製造・食品加工など多くの産業分野で活躍しています。当社では3軸マシニングセンターによる精密切削加工で、L字形状・二段長穴ザグリ・隅R・C面取りなど複合形状の部品を試作1個から小ロット生産まで対応しています。PFA樹脂の切削加工に関するご相談・お見積もりは、ぜひお気軽にお声かけください。
