アクリルパイプ溶剤接着｜R/Rpねじ加工

アクリルパイプ（PMMA）を溶剤接着で一体化し、R（テーパー）／Rp（平行）ねじまで加工した特注事例です。旋盤＋マシニングで透明性と精度を両立します。

この記事の要点

1. 透明アクリルパイプ（PMMA）を使用し、金属部品の樹脂化を目的に製作した特注接着加工品の事例です。

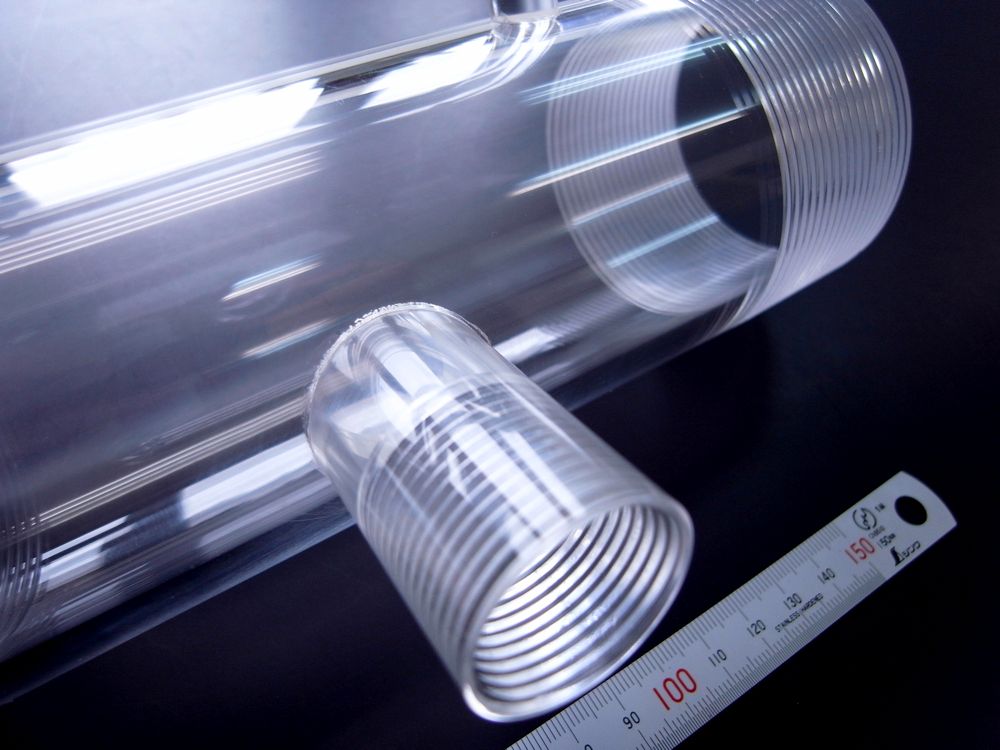

2. 太パイプは外径φ76×内径φ66×長さ230mmで、両端にR2 1/2テーパー外ねじを旋盤加工しています（Rねじ加工）。
3. 細パイプは外径φ28×内径φ24×長さ40mmで、片側にRp3/4内ねじ、反対側に嵌合形状を加工しています（Rpねじ加工）。
4. 部品同士は溶剤接着により分子レベルで結合し、透明性を維持したまま高い接着強度を確保しています。
5. 関連情報：アクリルパイプ加工事例、アクリル接着加工事例、接着加工事例、ねじ切り加工事例、アクリル樹脂（PMMA）素材解説

▶ これまで作ったアクリル接着加工製品の事例は、アクリル接着加工品の事例一覧ページをご覧ください。

▶ 詳しい素材情報は、アクリル樹脂(メタクリル樹脂,PMMA)の素材詳細ページでご覧いただけます。

---

アクリルパイプ溶剤接着｜R/Rpねじ加工の加工内容と加工方法

本製品は、透明アクリル樹脂（PMMA）のパイプ材と板材を組み合わせた特注加工品です。手書き図面をもとに高精度な旋盤・マシニング加工と溶剤接着技術により3パーツを一体化し、それまで金属で製作されていた部品を樹脂化することで軽量化と透明性を実現しました。

Rねじは管用テーパねじ（外ねじ）、Rpねじは管用平行ねじ（内ねじ）です。アクリルは割れを避けるため下穴径・工具・低速条件を最適化して加工します。溶剤接着では専用溶剤でアクリル表面を溶潤・軟化させ、高分子鎖の相互拡散により透明度を保ったまま分子レベルで一体化します。

アクリルパイプ接着加工品 加工工程ステップ

1. 図面解析と材料準備：手書き図面を確認し加工計画を策定。パイプ材2種類と板材を調達・切断します。
2. 太パイプ加工（旋盤）：外径φ76×内径φ66・長さ230mmに仕上げ、ダイスで両端にR 2 1/2テーパー外ねじを加工。中央にφ28の穴あけを実施。
3. 細パイプ加工（旋盤＋マシニング）：片側端部にRp3/4平行内ねじをタップ加工。反対側端部をR33（太パイプ内径φ66に合わせた形状）に切削加工。
4. 取っ手加工と磨き：マシニングセンターのボールエンドミルで板材から取っ手形状を切削後、バフ研磨でクリアな透明感に仕上げます。
5. バリ取り・糸面取り：全体のバリ取りと糸面取りを実施。
6. 溶剤接着と最終検査：3部品をアクリル用溶剤で接着。寸法測定・外観検査を経て出荷します。

アクリル切削加工で注意すべきポイント

• 切削速度の最適化：アクリルは熱に敏感なため、高速切削による摩擦熱で溶融・変形が発生します。切削速度と送り速度の適切な設定が重要です。
• シャープな切削工具の使用：切れ味の悪い工具は表面の傷や白濁を招きます。超硬バイトやダイヤモンド工具など鋭利な刃先を選定します。
• 切削熱の冷却と切りくず排出：エアブローやクーラントで切削熱を抑制し、切りくずの再付着による表面品質低下を防ぎます。
• 確実な固定：過度な締め付けで変形・割れが生じます。専用治具を使用して適切に固定します。
• 応力集中の回避：急激な形状変化や鋭角部はクラックの原因です。R形状の確保と段階的な加工で応力を分散させます。

本製品で使用した透明アクリル樹脂（PMMA）について

本製品には透明アクリル樹脂（PMMA：ポリメチルメタクリレート）のパイプ材と板材を使用しています。押出グレード（寸法安定性に優れる）とキャストグレード（化学耐性・表面硬度が高い）の2種があり、透明・半透明・不透明・各種着色品など豊富なバリエーションが流通しています。詳しくはアクリル樹脂（PMMA）の素材解説ページをご覧ください。

アクリル樹脂（PMMA）の特性と優位性

透明アクリル樹脂（PMMA）は、ガラスを凌ぐ光透過率と優れた加工性を兼ね備えた高機能エンジニアリングプラスチックです。

• 高透明性（92～94%）：ガラスを上回る透明性で鮮明な視認性を実現します。
• 軽量性：重量はガラスの約半分で、輸送・取り扱いが容易です。
• 高表面硬度と耐候性：ロックウェル硬度M85～100で擦り傷に強く、屋外使用でも黄変・劣化が少ない耐候性は樹脂の中でもトップクラスです。
• 優れた加工性と接着性：切削・接着・熱成形など多様な加工方法に対応。溶剤接着で透明性を損なわず部品を一体化できます。
• 注意点：耐衝撃性はポリカーボネートに劣り、有機溶剤・アルカリには弱いため、使用環境に応じた材料選定が必要です。

アクリル樹脂（PMMA）の主要特性

表1：アクリル樹脂（PMMA）の物性値

物性項目	数値	備考
比重	1.18～1.20	ガラスの約半分の軽量性
引張強度	55～85 MPa	良好な機械的強度
曲げ強度	81～138 MPa	優れた曲げ特性
衝撃強度（ノッチ付きアイゾット）	1.5～2.5 kJ/m2 （15～20 J/m ASTM）	PCの約1/20～1/30程度
光線透過率	92～94%	ガラスを上回る透明性
熱変形温度	80～103℃	連続使用温度の目安
吸水率（24時間）	0.3%	低吸水性
ロックウェル硬度	M85～100	高い表面硬度

※数値は標準的なグレードの代表値です。実際の値は製品や測定条件により変動します。

アクリル樹脂と他素材との比較表と優位性分析

表2：透明部品の素材選定のための比較（PMMA/PC/PVC/PET/ABS/金属）

項目	アクリル（PMMA）	ポリカーボネート（PC）	塩化ビニール（PVC）	ポリエチレンテレフタレート（PET）	ABS樹脂	アルミニウム	ステンレス（SUS304）
比重	1.18～1.20	1.20	1.30～1.58	1.37～1.45	1.04～1.06	2.70	7.93
透明性	◎（92～94%）	○（85～90%）	△	○	×（不透明）	×	×
衝撃強度	△	◎（PMMAの20～30倍）	○	○	○	◎	◎
切削加工性	◎	△	○	○	○	○	△（加工コスト高）
耐候性	◎	○	△（黄変しやすい）	○	△	○（表面処理必要）	◎
耐薬品性	△	△	○	○	○	△（腐食性あり）	◎
コスト（指数）	100	150～180	60～80	90～110	80～100	200～250	300～400
汎用性	◎	○	◎	○	◎	◎	◎
加工事例	アクリル加工事例	ポリカーボネート加工事例	塩化ビニール加工事例	ポリエチレンテレフタレート加工事例	ABS樹脂加工事例	–	–

※色分け：■ アクリル樹脂 ■ 他樹脂素材 ■ 金属素材

この比較表から見るアクリル樹脂の優位点

• ガラスを超える透明性（92～94%）：光学・精密部品に最適な光学特性で、ガラス以上のクリアな視認性を発揮します。
• 軽量性：金属の約1/3～1/7の軽さで、輸送コストと取り扱い性に優れます。
• 切削加工性：旋盤・マシニングなど各種工作機械で高精度加工が容易で、複雑形状や精密公差に対応できます。
• 耐候性：樹脂の中でもトップクラスで、PVCやABSでは困難な長期透明性維持が可能です。
• コストパフォーマンス：ポリカーボネートの約60～70%のコストで、透明性が要求される用途に高いコスパを実現します。

アクリル樹脂（PMMA）の長所と短所

表3：アクリル樹脂の特性分析

長所（メリット）	短所（デメリット）
極めて高い透明性：光透過率92～94%で、ガラス以上のクリアな視認性を実現	衝撃に弱い：ポリカーボネートの約1/20～1/30の衝撃強度で、落下・衝突で割れやすい
優れた光沢と美観：バフ研磨で鏡面仕上げも可能で、美しい表面を長期維持	耐熱性が低い：連続使用温度70～90℃で、高温環境では変形リスクがある
軽量：ガラスの約半分の重量で、輸送・取り付けが容易	有機溶剤に弱い：アセトン・ベンゼン・ケトン類で溶解や白濁が発生
加工性・接着性が良好：切削・曲げ・接着など多様な加工方法に対応	応力集中でクラックが発生：鋭角部や急激な形状変化で割れが生じやすい
優れた耐候性：屋外での長期使用でも黄変・劣化しにくい	表面に傷が付きやすい：研磨剤入り洗剤や硬い布で傷が入る可能性がある
コストパフォーマンス良好：透明樹脂の中では比較的安価で入手しやすい

※色分け：■ 長所 ■ 短所

アクリル加工でよくあるトラブルと当社の対策

表4：アクリル加工のトラブル対策一覧

トラブル	主な原因	当社の対策
表面の白濁・曇り	不適切な切削速度、切れ味不良の工具、切削熱の蓄積	超硬工具の使用と適切な切削条件設定、切削油剤による冷却
割れ・クラック	応力集中、過度な締め付け、鋭角部の存在	R形状の確保、専用治具での適切な固定、段階的な加工
寸法精度の不良	熱変形、固定不良、工具摩耗	高精度治具の使用、温度管理の徹底、定期的な工具交換
接着部の気泡・白濁	溶剤量の不適切、表面の汚れ、加圧不足	接着面の徹底洗浄、適切な溶剤塗布量管理、均一な加圧
ねじ切り部の割れ	タップ・ダイスの進入角度、下穴径の不適切	専用タップ・ダイスの使用、適切な下穴径設定、低速でのねじ切り
バリの発生	工具の切れ味不足、刃先の摩耗	定期的な工具研磨と適切な送り速度設定、丁寧なバリ取り・糸面取り

※色分け：■ トラブル ■ 原因 ■ 対策

アクリル加工のトラブルでお困りの際は、当社の技術スタッフが最適な加工方法をご提案いたします。図面や仕様をお知らせいただければ、無償で加工方法のアドバイスも承ります。

当社のアクリル切削加工が活躍する分野

透明アクリル樹脂の精密切削加工は、高い透明性と加工性を活かし幅広い産業分野で活用されています。お客様の図面に基づく一品生産に対応し、既製品では実現困難な形状や寸法を製作可能です。

主な加工実績分野

• 光学・精密機器：レンズホルダー、光学部品ケース、検査治具、観察窓、プリズムホルダー
• 理化学・医療機器：試験管ホルダー、試料容器、流体可視化パイプ、観察セル
• 産業機械・装置：機械カバー、安全カバー、液面計、フローメーター部品、視認窓
• 電気・電子機器：絶縁部品、透明カバー、ディスプレイ部品、LED関連部品
• 試作・開発：小ロット対応による試作品、デザインモックアップ、機能検証用部品
• その他：展示ケース、照明器具部品、インテリア部品

よくある質問（FAQ）

Q1. アクリルパイプの接着強度はどのくらいですか？

溶剤接着により分子レベルで一体化するため、適切に施工された接着部は母材とほぼ同等の強度を発揮します。接着面の清浄度・溶剤塗布量・加圧条件により強度は変動しますが、当社では長年の経験に基づく最適な接着条件で作業しています。

Q2. R/Rpねじ加工（管用ねじ）加工は可能ですか？

R 2 1/2テーパー外ねじやRp3/4平行内ねじなどのねじ切り加工に対応しています。アクリルはクラックが生じやすいため、専用タップ・ダイスと適切な下穴径設定および低速でのねじ切り加工で高品質なねじ部を実現します。

Q3. 透明度を保ったまま接着できますか？

専用溶剤による接着技術により、透明度を維持した美しい接着が可能です。接着面の徹底洗浄と適切な溶剤量管理で気泡や白濁を最小限に抑えます。ただし、接着部の状態によりわずかな気泡が残る場合があります。

Q4. バフ研磨で鏡面仕上げはできますか？

バフ研磨加工による鏡面仕上げに対応しています。切削後の表面を段階的に研磨し、クリアな透明感と美しい光沢を実現します。本製品の取っ手部分もバフ研磨で仕上げています。

Q5. 小ロット（1個～数個）でも対応可能ですか？

1個からの小ロット生産に対応しています。試作品・特注部品・交換部品など、お客様のご要望に柔軟に対応いたします。図面や仕様をご提示いただければお見積もりを作成いたします。

Q6. 図面はどのような形式で提出すればよいですか？

手書き図面・CADデータ（DXF、DWG、PDFなど）・スケッチなど、さまざまな形式に対応しています。本製品もFax支給の手書き図面から製作しました。不明点は当社から確認させていただきます。

Q7. 納期はどのくらいかかりますか？

加工内容や数量により異なりますが、標準的な部品で5～7日程度です。複雑な形状・特殊加工・繁忙期には日数が延びる場合がございます。お急ぎの場合はご相談ください。

Q8. 耐熱温度はどのくらいですか？

アクリル樹脂の連続使用温度は70～90℃程度です。これを超える環境では変形や強度低下が発生する可能性があります。高温環境ではポリカーボネートやPEEKなど耐熱性の高い樹脂をご検討ください。

Q9. 屋外で使用できますか？

はい、アクリル樹脂は優れた耐候性を持ち、屋外での長期使用に適しています。紫外線による黄変や劣化が少なく、透明性を長期間維持します。ただし、極端な温度変化や機械的衝撃には注意が必要です。

Q10. 金属部品からの置き換えは可能ですか？

本製品のように金属からアクリル樹脂への置き換えにより、軽量化・透明性の確保・絶縁性など多くのメリットが得られます。使用条件（温度・荷重・衝撃など）を考慮した材料選定と設計が重要ですので、当社の技術スタッフにご相談ください。

Q11. アクリルパイプの加工は可能ですか？

はい、アクリルパイプの精密加工に対応しています。切断・穴あけ・ねじ切り・溝加工・接着加工など多様な加工に対応し、本製品のように太さの異なる複数のパイプを組み合わせた複雑な接着構造も製作可能です。

Q12. 加工後の表面処理は可能ですか？

研磨加工（バフ磨き）・つや消し加工（サンドブラスト・フロスト加工）のほか、文字彫刻加工や墨入れ加工にも対応しています。用途に応じた最適な表面処理をご提案いたします。

お問い合わせから納品までの流れ

1. お問い合わせ・図面支給：メールフォームまたはお電話でご連絡ください。図面（手書き・CADデータ・スケッチなど）をご提供いただきます。
2. 見積書作成：図面を確認し、加工方法・材料・納期を検討。無償でお見積書を作成・ご提示いたします。
3. ご注文：お見積内容にご了承いただけましたら、注文書をご発行ください。正式なご注文として承ります。
4. 加工・製作：旋盤・マシニングセンターなどを駆使し、高精度な切削加工と接着加工を実施します。
5. 検査と納品：寸法測定・外観検査を行い、品質基準をクリアした製品を納品いたします。

まとめ

透明アクリルパイプの精密切削加工と溶剤接着技術により、複雑な形状と高い透明性を両立した特注部品の製作が可能です。当社は旋盤・マシニング・接着加工の豊富な経験を持ち、一品生産から小ロット生産まで柔軟に対応いたします。

金属からの樹脂化による軽量化・透明性・絶縁性の実現をご検討の際は、ぜひ(株)三森製作所にご相談ください。経験豊富な技術スタッフが最適な加工方法をご提案いたします。
