PVC樹脂切削加工品｜R1/4テーパーオスネジ継手

グレーPVC丸棒から、両端にR1/4テーパーオスネジ、中央にφ6貫通穴を加工した継手部品です。中央部には2面平削りを施し、保持性と作業性にも配慮しています。

この記事の要点

1. グレーPVC丸棒を使用したPVC樹脂切削加工品で、両端にR1/4テーパーオスネジ、中央にφ6貫通穴を加工した特注継手部品です。（R1/4 は旧呼称 PT1/4 と同寸法です）

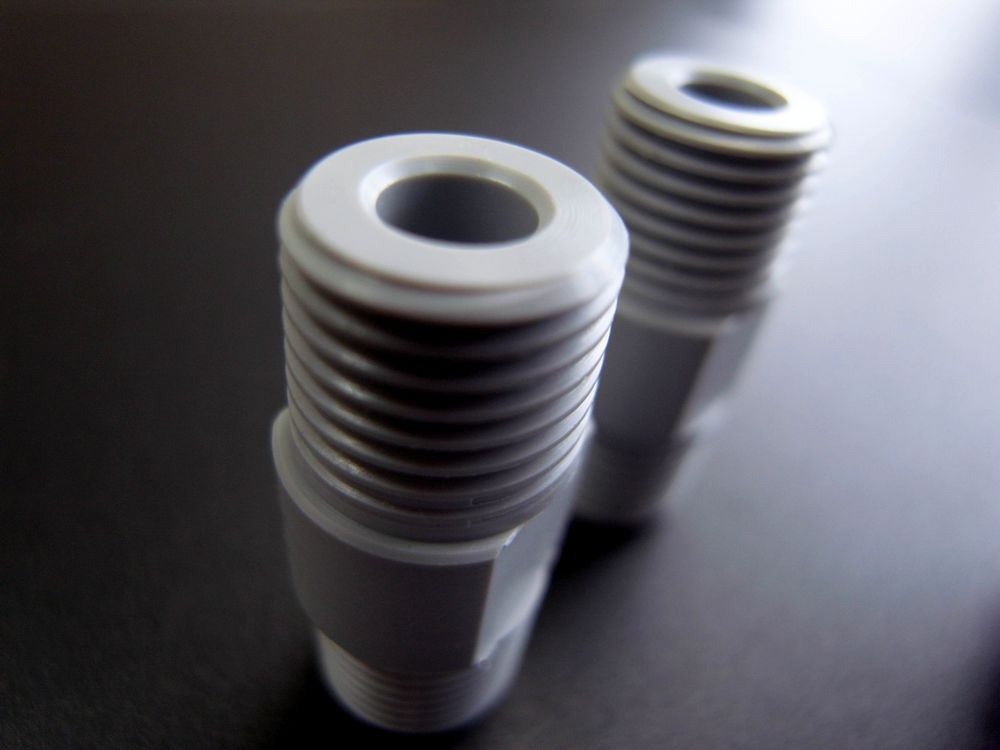

2. 外径φ15×全長33mm、中央10mm部分に幅12mm・2面平削りを施し、保持性と回転防止性を高めた形状です。
3. 旋盤＋マシニングセンタによる外径加工・ねじ切り・貫通穴加工・平削りなど、PVC樹脂の精密切削工程を詳しく紹介しています。
4. PVC樹脂の耐薬品性・電気絶縁性・難燃性・加工性を、物性値と他素材との比較表つきで解説しています。
5. PVC樹脂切削加工品の一覧ページおよびPVC素材解説ページから、用途や素材検討に役立つ情報を参照できます。（ PVC切削加工品の一覧ページ、 PVC素材解説ページ ）

---

PVC樹脂切削加工の詳細解説と工程について

この製品はPVC樹脂（ポリ塩化ビニル樹脂）の丸棒材を使用し、旋盤とマシニングセンターによる高精度な切削加工で製作した特注精密部品です。外形φ15×33mm・両端にR1/4テーパーオスネジ・中央にφ6貫通穴を加工し、テーパーネジ間の中央部10mmには2面の平面加工でφ15から12mmに削り出しています。

PVC樹脂切削加工工程ステップ

1. 加工準備と図面解析 – 図面を詳細に解析し、PVC樹脂丸棒を荒切断して加工の準備を整えます。
2. 旋盤による外径加工 – 超硬バイトで全長33mm・外径φ15に精密加工し、寸法精度±0.05mm以内を実現します。
3. 中央部貫通穴あけ加工 – ドリルで丸棒中心にφ6の貫通穴を加工し、センター出しにより穴の真直度を確保します。
4. C面取り加工 – 貫通穴の両端にC0.5面取りを施し、バリ除去と組み立て時の挿入性を向上させます。
5. テーパーネジ切り加工 – ダイスで両端にR1/4（管用テーパーオスネジ）を切削し、ネジピッチ精度±0.03mm以内・JIS規格準拠を確保します。
6. マシニングセンターによる平面加工 – フラットエンドミルで中央部10mmに2面平削りを施し、φ15から12mmに加工します。
7. バリ取りと糸面取り – 外周エッジを手作業で糸面取りし、安全性と品質感を高めます。
8. 最終検査 – マイクロメーター・ノギス・ネジゲージで寸法・ネジ精度・外観を確認し、基準をクリアしたものを出荷します。

PVC樹脂切削加工で注意すべきポイント

• 切削速度の適切な設定 – 周速50~100m/min程度を基準とし、切削熱による溶融・変形を防ぎます。
• 切削工具の選定と管理 – すくい角15~20度の切れ味の良いバイトを使用し、摩耗進行時は定期交換します。
• クーラントの適切な使用 – 水溶性クーラントを十分に供給し、切削熱を除去して寸法精度と工具寿命を維持します。
• ワークの固定方法 – 過度な締め付けは変形を招くため、材料に応じたチャック選択と締め付け力の調整が重要です。
• 送り速度の最適化 – 0.1~0.3mm/rev程度を目安に設定し、切りくず排出と表面粗さのバランスを保ちます。
• 切りくずの適切な処理 – 静電気で付着しやすい特性があるため、エアブローや集塵装置で加工面への再付着を防止します。
• テーパーネジの精度管理 – ダイスを良好な状態に保ち、切削油を使用しながらネジゲージで品質を確認します。
• 温度管理と寸法変化への配慮 – 線膨張率が5.0~10.0×10^-5/℃と比較的大きいため、加工時と測定時の温度差に注意します。

本製品で使用したPVC樹脂について

本製品には硬質PVC樹脂（ポリ塩化ビニル樹脂）の丸棒材を使用しています。五大汎用樹脂の一つで、可塑剤を含まない硬質PVCは高い機械的強度と優れた寸法安定性が特長です。詳しい素材情報・物性値・用途例はPVC素材解説ページでご確認ください。

PVC樹脂の特性と優位性

PVC樹脂は五大汎用樹脂の一つで、酸・アルカリをはじめとする多くの無機薬品への高い耐性と、引火温度391℃・自己消火性を持つ難燃性が大きな強みです。体積抵抗率>10¹⁶Ω・cmの優れた電気絶縁性も持ち合わせ、電気・電子部品用途にも広く対応します。比重1.30~1.58の軽量性と引張強さ41~52MPaの構造強度を両立しながら、コストパフォーマンスと加工性に優れた汎用性の高い工業材料です。

PVC樹脂の主要特性（物性値）

PVC樹脂・他樹脂素材・金属素材との比較表と優位性分析

比較表から見えるPVC樹脂の優位点

• 軽量性 – 比重1.30~1.58で、アルミニウム（2.70）の約半分・ステンレス鋼（7.93）の約1/5の軽量性を実現します。
• 電気絶縁性 – 体積抵抗率>10¹⁶Ω・cmで、金属材料に対して圧倒的な優位性を持ちます。
• 耐薬品性 – アクリル（△限定的）やアルミニウム（△腐食あり）を大きく上回る化学的安定性を発揮します。
• 加工性とコストの両立 – 加工性◎・コスト◎を同時に満たし、ステンレス鋼（加工△・コスト△）に対して大きな優位性があります。
• 難燃性と総合バランス – 自己消火性を持ちながら、軽量・絶縁・耐薬品・低コストの4条件を同時に満たす唯一の材料です。

PVC樹脂の長所・短所分析

PVC樹脂加工でよくあるトラブルと当社の対策

PVC樹脂切削加工でお困りの際は、豊富な加工実績を持つ当社に是非ご相談ください。

電話での問い合わせは 0553-33-6927 まで

当社のPVC樹脂加工が活躍する分野

PVC樹脂の耐薬品性・電気絶縁性・難燃性・加工性を活かし、試作・開発段階からの小ロット生産を中心に多様な産業分野でご利用いただいています。

主な加工実績分野

• 化学プラント関連：配管継手、薬液輸送部品、耐薬品性治具、反応器部材
• 電気・電子機器：絶縁部品、端子台、コネクタ部品、配線保護部材
• 半導体製造装置：洗浄装置部品、搬送系部品、薬液配管部材、クリーンルーム用治具
• 分析・計測機器：流路部品、サンプリング治具、検査用部材
• 食品機械：食品衛生法適合グレードでの加工部品、搬送用部材
• 医療機器：流路部品、検査装置用部材（医療用グレード対応）
• 試作開発：設計検証用試作品、評価用サンプル、少量生産部品

よくあるご質問（FAQ）

Q1. PVC樹脂の切削加工で最も重要な加工条件は何ですか？

A1. 適切な切削速度と送り速度の設定が最も重要です。周速50~100m/min・送り0.1~0.3mm/rev程度を基準とし、十分なクーラント供給と組み合わせることで、切削熱による溶融を防ぎ、寸法精度と表面品質を確保します。

Q2. テーパーオスネジR1/4の加工精度はどの程度確保できますか？

A2. 専用ダイスと切削油を使用し、ネジピッチ精度±0.03mm以内・角度精度±0.5°以内で加工します。JIS規格（JIS B 0203）に準拠し、ネジゲージによる全数検査で品質を保証します。

Q3. PVC樹脂は他の樹脂材料と比較してどのような優位性がありますか？

A3. 耐薬品性とコストパフォーマンスが最大の優位点です。アクリル樹脂に対して約30~40%のコスト削減が可能で、酸・アルカリへの耐性が格段に優れています。体積抵抗率>10¹⁶Ω・cmの高い電気絶縁性と引火温度391℃の難燃性も兼ね備えています。

Q4. 硬質PVCと軟質PVCの使い分けはどのように判断すればよいですか？

A4. 強度が必要な構造・機械部品には硬質PVC（引張強さ41~52MPa）、柔軟性が必要なシール材・ホース用途には軟質PVC（破断時伸び200~450%）を選択します。当社では主に硬質PVCの切削加工で精密部品を製作しています。

Q5. PVC樹脂の切削加工時に発生しやすい問題とその対策を教えてください

A5. 溶融による寸法不良と表面粗さの悪化が主な問題です。①適切な切削条件（周速50~100m/min、送り0.1~0.3mm/rev）、②十分なクーラント供給、③定期的な工具交換、④過度なクランプを避けた固定、の4点が対策の基本です。

Q6. マシニングセンターでの平面加工において注意すべき点は何ですか？

A6. ダウンカットを基本とし、1回の切り込み深さを1~2mm程度に制限します。2枚刃フラットエンドミルを使用し、回転数3000~6000rpm・送り速度300~800mm/minを基準として、仕上げ加工では切り込みを浅くして表面品質を向上させます。

Q7. PVC樹脂部品の寸法精度はどの程度まで追い込めますか？

A7. 標準的な加工条件で±0.05mm以内、重要寸法では±0.02mm以内の実績があります。線膨張率（5.0~10.0×10^-5/℃）を考慮した温度管理が高精度確保のポイントです。

Q8. PVC樹脂の耐薬品性について、具体的にどのような化学物質に耐性がありますか？

A8. 硫酸・塩酸・硝酸などの無機酸類、水酸化ナトリウムなどのアルカリ類、各種塩類に対して優れた耐性を示します。一方、アセトン・トルエン・MEKなどの有機溶剤には溶解するため、用途に応じた事前確認をお勧めします。

Q9. 図面での公差指示がない場合の寸法精度はどの程度でしょうか？

A9. JIS B 0419中級（m）を一般公差として適用し、±0.1~0.3mm程度の精度で加工します。より高精度が必要な箇所は、図面上で公差を明記いただければ要求精度に対応します。

Q10. PVC樹脂の長期使用における劣化や変色はどの程度発生しますか？

A10. 室内使用では10~15年程度の安定した特性維持が期待できます。屋外・直射日光下では3~5年で変色が始まりますが、UV安定剤入りグレードを選択することで耐候性を大幅に向上できます。

Q11. 小ロット生産や試作品での対応は可能でしょうか？

A11. 1個からの小ロット生産に対応しています。金型不要の切削加工のため試作・特注品に最適で、図面確認後5~7営業日を目安に納期をご提示します。設計変更にも柔軟に対応いたします。

Q12. PVC樹脂部品のメンテナンスや交換時期の目安を教えてください

A12. 常温・常圧の機械部品用途では5~8年、化学薬品接触環境では2~3年程度が目安です。定期点検で亀裂・変色・寸法変化を早期に発見し、計画的な交換をお勧めします。当社では交換部品の再製作にも対応しています。

ご注文の流れ

1. お問い合わせ・図面送付 – お問い合わせフォームまたはFAX（0553-32-1502）にて図面をご送付ください（PDF・DXF・DWG・IGES・STEPなど対応）。
2. 図面確認・技術検討 – 加工可能性・最適な加工方法・材料選定を確認し、不明点はお客様にご連絡します。
3. 見積書作成・提出 – 通常1~2営業日以内に加工費・材料費・納期を含む見積書を提出します。
4. ご注文書受領 – 正式なご注文書をいただき、納期を確定してご連絡します。
5. 材料調達・加工開始 – 指定PVC材料を調達し、旋盤加工とマシニングセンター加工を組み合わせて製作します。
6. 品質検査・梱包 – 寸法・外観・機能の各検査を実施し、基準をクリアしたもののみを梱包します。検査成績書の発行も可能です。
7. 製品納品・アフターフォロー – 指定納期にお届けし、リピート生産にも柔軟に対応します。

まとめ

PVC樹脂の耐薬品性・電気絶縁性・難燃性・加工性を最大限に活かし、旋盤加工とマシニング加工を組み合わせることで、本製品のようなテーパーオスネジ・貫通穴・平面加工を含む複合形状部品も高精度に仕上げます。1個からの小ロット生産に対応し、試作から材料選定まで総合的にサポートします。PVC樹脂切削加工のご相談・お見積もりはお気軽にどうぞ。
