ポリアセタール精密切削加工｜薄肉パイプ・内径タップ・外周スリット加工

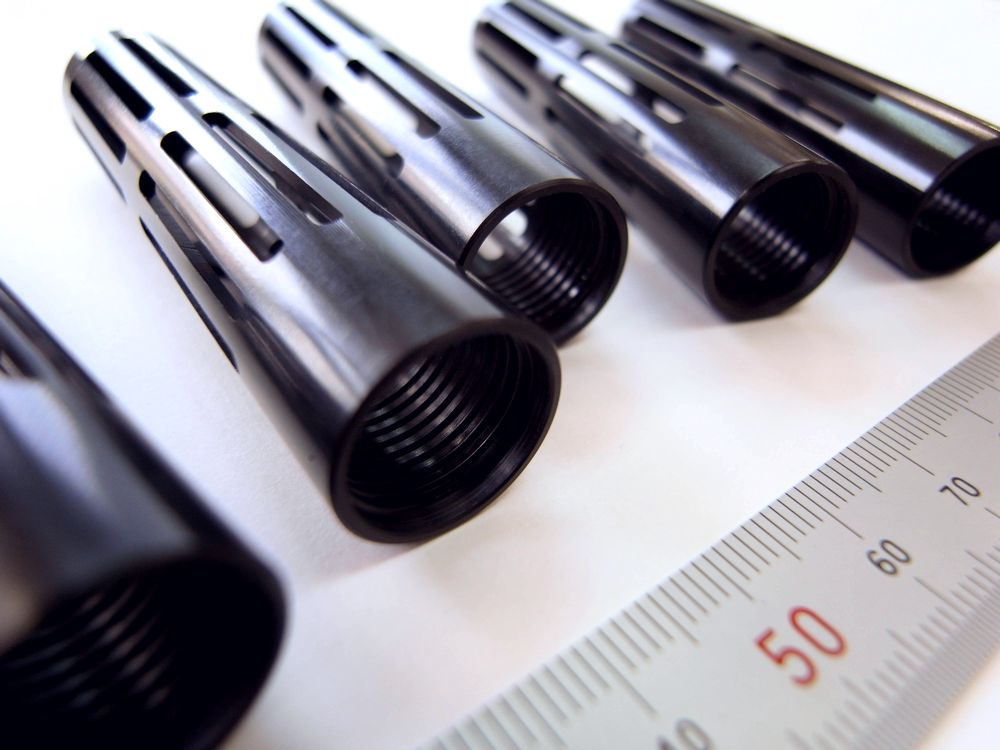

黒色ポリアセタール（POM）丸棒材を旋盤とマシニングセンターで精密切削加工し、外径φ16×長さ71mm・肉厚1.4mmの薄肉パイプに、内径M14×P1.25メスネジと外周24本の長穴スリットを複合加工した事例を解説します。

ポリアセタール樹脂（POM）精密部品の加工内容と加工方法

工程設計の要点

1. 図面確認と素材準備：お客様支給の図面を精査し、黒色ポリアセタール（POM）丸棒材を適切な長さにカットします。素材のキズ・欠けがないか確認してから加工を開始します。
2. 旋盤による外径加工：バイトで外径φ16×長さ71mmの円柱形状に仕上げ、両端にC面取りを施します。
3. 旋盤による内径加工：片側から内径φ13.2×深さ69mmまで掘り込み、肉厚1.4mmの薄肉パイプ形状を成形します。
4. 内径タップ加工：内径口元にM14×P1.25のメスネジを深さ12mmで切削します。
5. マシニングセンターによるスリット加工：外径φ16の外周にフラットエンドミルで2mm×24mmの長穴スリットを24本等分割で切削します。
6. 糸面取り・バリ取り・寸法検査・出荷：スリット端部とエッジ部の面取り処理後、図面仕様と照合して寸法検査を行い、適切な梱包で発送します。

切削加工で注意すべきポイント

• 切削熱の管理：POMの融点は約165℃と比較的低いため、切削速度が高すぎると素材が軟化・変形します。適切な切削条件の設定が欠かせません。
• 薄肉部の把持方法：肉厚1.4mmの薄肉部が変形しないよう、チャックの把持力を調整し、均一な力がかかる治具を使用します。
• タップ芯ずれの防止：内径タップ加工では芯ずれがネジ精度に直結します。旋盤のセンタリングを確認してから加工を実施します。
• スリットの等分割精度：24本のスリットを均等配置するため、マシニングセンターの割出機能（インデックス）を活用します。
• 切りくず排出の管理：POMは連続した切りくずが出やすく、工具や素材に絡まると表面傷の原因になります。送り量の調整と排出確認が重要です。
• エッジ処理の徹底：スリット端部は鋭利なエッジが残りやすいため、糸面取りでバリを除去し、外観品質と安全性を確保します。

電話での問い合わせは 0553-33-6927 まで

本製品で使用したポリアセタール（POM）について

本事例では、黒色ポリアセタール（POM）丸棒材を使用しています。ポリアセタールはポリオキシメチレンの略称で、エンジニアリングプラスチックの代表格です。グレードはホモポリマー・コポリマー・耐衝撃・難燃・食品衛生法適合グレードなど用途に応じた品種があります。詳細はポリアセタール（POM）素材解説ページをご覧ください。当社では汎用グレードを在庫しており、お客様支給材での追加工にも対応しています。

ポリアセタール（POM）の特性と優位性

• 切削性に優れバリが出にくい：工具との摩擦が少なく、切削面が美しく仕上がります。精密形状の安定した再現性に優れています。
• 低吸水性・高寸法安定性：吸水率は0.2%（23℃, 24h）と低く、湿度変化による寸法変化が少ないため、精度要求の厳しい部品に最適です。
• 優れた耐摩耗性と自己潤滑性：摺動面の摩耗が少なく、潤滑油なしで動作する部品に広く用いられています。
• 高い強度と剛性：引張強さ61 MPa・曲げ弾性率2,700 MPaと、樹脂としては高い機械的特性を持ちます。
• 耐薬品性：油類・有機溶剤・弱酸・弱アルカリに対して安定した性能を発揮します（強酸・強アルカリを除く）。

ポリアセタール（POM）の主要物性値

以下はポリアセタール（POM）コポリマー標準グレードの代表物性値です（一次資料：メーカーデータシート・ISO規格値）。

他素材との比較

ポリアセタール（POM）と、同用途で比較されやすい樹脂3種・金属2種を特性別に比較します。

ポリアセタール（POM）を選ぶべきケース・再検討すべきケース

ポリアセタール（POM）の長所と短所

よくあるトラブルと当社の対策

ポリアセタール加工が活躍する分野

• 機械・産業機器：精密ギア、摺動部品、ベアリングリテーナー、バルブ部品など、耐摩耗性と寸法安定性が求められる部品に広く採用されています。
• 自動車・輸送機器：ドアロック機構、燃料系部品、スイッチ部品など、信頼性が求められる機構部品に使用されています。
• 電子・電気機器：コネクター部品、センサーハウジング、絶縁スペーサーなど、精度と絶縁性が求められる分野で活躍します。
• 試作・開発分野：材料評価サンプルや機能確認プロトタイプの小ロット製作にも対応しており、開発スピードをサポートします。

ご依頼から納品までの流れ

1. お問い合わせ：メールフォームまたはお電話でご相談ください。図面・サンプルをお送りいただければ、詳細な検討が可能です。
2. お見積もり：素材・加工内容・数量をもとに、正式なお見積もりをご提示します。
3. 発注・素材手配：ご発注確定後、素材を手配し加工準備を進めます。
4. 加工・検査：旋盤・マシニングセンターで加工後、図面仕様と照合した寸法検査を実施します。
5. 梱包・出荷：適切な梱包のうえ、宅配便でお届けします。

まとめ

ポリアセタール（POM）は、切削性・耐摩耗性・寸法安定性に優れたエンジニアリングプラスチックです。本事例のような薄肉パイプへの複合加工（内径ネジ・外周スリット）にも対応できます。試作1個からの小ロット加工も歓迎していますので、まずはお気軽にご相談ください。
