アクリル精密微細穴加工事例｜PMMA板厚15mm・φ0.53深穴120個

黒アクリル板（PMMA）への精密微細穴あけ加工事例です。3軸マシニングセンターで15t×42×200mmの板にφ0.53×深さ10mmの微細丸穴を直列120個加工した内容を解説します。

この記事の要点

1. 黒アクリル板15tに直径φ0.53×深さ10mmの微細穴を直列120個あけた切削加工事例の詳細を紹介します。
2. 3軸マシニングセンターを用いた外形加工→微細穴加工→糸面取りの工程と、微細深穴加工で重要な工具選定・切削条件・熱管理の要点を解説します。
3. アクリル樹脂（PMMA）の主要物性値と、塩化ビニール・ポリカーボネート・PETおよび金属2種との性能比較を掲載しています。
4. アクリル加工で発生しやすい応力亀裂・バリ・寸法ずれのトラブルと、当社の具体的な対策を表にまとめています。
5. 微細穴加工の最小径、深さの目安、納期、図面支給方法など、発注前の判断材料になるFAQを12問掲載しています。

アクリル精密部品の加工内容と加工方法

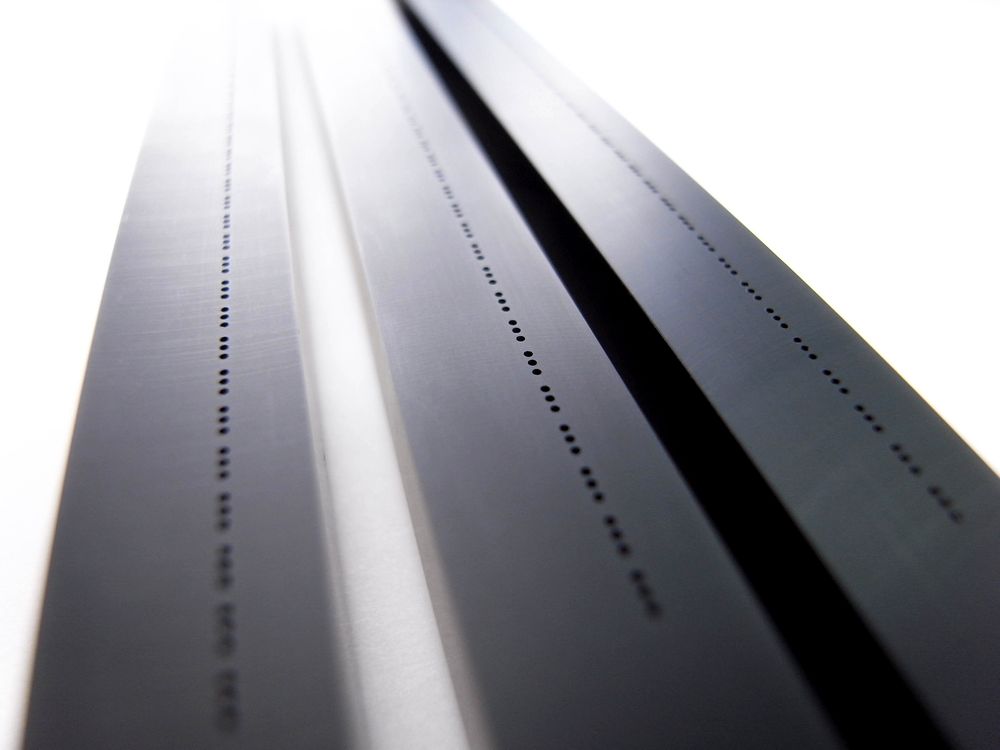

本製品は、黒アクリル板（PMMA）15t×42×200mmに対し、3軸マシニングセンターで外形を切削した後、φ0.53mm×深さ10mmのドリル穴を直列に120個あけたものです。アスペクト比（穴深さ÷穴径）が約19に達する微細深穴を、ピッチ誤差なく安定して連続加工する点が本案件の技術的なポイントです。

工程設計の要点

1. 図面確認と素材準備：客先からのPDF図面を確認し、黒アクリル板15tを必要寸法にカットします。
2. 機械セットアップ：マシニングセンターにバイス固定し、ワーク基準を厳密に出します。
3. 外形加工：フラットエンドミルで外寸を42×200mmに仕上げます（板厚15tはそのまま活かす）。
4. 微細穴あけ加工：φ0.53×深10mmのドリルで直列120穴を順次加工します。
5. 糸面取り加工：外周エッジと穴入り口のバリを除去します。
6. 寸法検査：外形・穴位置・穴径・穴深さを測定し、図面公差内であることを確認します。
7. 梱包・出荷：傷防止を施した上で梱包し、宅配便にて出荷します。

マシニング加工で注意すべきポイント

• 切削速度と送りの最適化：アクリルは切削熱で溶融・白化しやすいため、回転数と送りのバランスを材料温度上昇が起きない領域に設定します。
• クーラント・エアブローによる冷却：微細深穴は熱がこもりやすく、切粉の再溶着を起こすため、適切な冷却と切粉排出が不可欠です。
• 工具選定：微細深穴にはアクリル専用の超硬ドリルを使用し、切れ刃のチッピングを防ぎます。摩耗した工具は早めに交換します。
• ステップフィード（断続切削）：深さ方向に何度も切粉を抜く動作を入れ、ドリル折損と穴壁の溶融を回避します。
• クランプ圧力の管理：過大な締付けは応力亀裂（クレージング）の原因となるため、必要最小限の保持力に調整します。
• バリ処理：穴入り口にバリやマイクロクラックが残らないよう、糸面取りと最終洗浄で仕上げます。

電話での問い合わせは 0553-33-6927 まで

本製品で使用した黒アクリル（PMMA）について

本製品では、黒色のアクリル樹脂板（PMMA、ポリメタクリル酸メチル）板厚15mmを使用しました。透明アクリルが光を透過する用途に多用されるのに対し、黒アクリルは遮光性・意匠性・反射防止性が求められる用途（光学治具、計測機器カバー、表示パネルなど）に選ばれます。本案件のような微細深穴の配列加工では、加工面の見えやすさや切粉の視認性の点で黒色グレードに利点があります。

アクリル板には押出板・キャスト板・耐衝撃グレード・帯電防止グレード・UVカットグレード・着色グレードなどの品種があり、グレード問わず当社で追加工に対応しています。詳細はアクリル樹脂（PMMA）の素材解説ページをご覧ください。

アクリル樹脂（PMMA）の特性と優位性

• 優れた機械加工性：マシニングセンターでの切削で±0.05mmクラスの寸法精度を実現できます。
• 高い透明度（透明グレード）：3mm厚で全光線透過率約92%、ガラスを上回る光学特性を持ちます。
• 良好な耐候性：屋外環境でも長期にわたり黄変や劣化が少ないことから、屋外用途で多用されます。
• 軽量性：密度1.18g/cm³とガラスの約半分の重さで、軽量化に貢献します。
• 豊富な色調バリエーション：透明・黒・乳白・着色など、意匠性の要求に応じた選択が可能です。

アクリル樹脂（PMMA）の主要物性値

アクリル樹脂と他素材との比較

アクリル（PMMA）を選ぶべきケース・再検討すべきケース

アクリル樹脂（PMMA）の長所・短所

よくあるトラブルと当社の対策

アクリル切削加工が活躍する分野

• 試作・開発分野：1個からの試作対応で、意匠検証・機構検討に最適です。
• 計測・光学治具分野：微細穴配列・透明窓・反射防止用の黒色グレードを使い分けた治具製作
• ディスプレイ・サイン分野：透明度と意匠性を活かした展示パネル・什器・サンプルケース
• 装置カバー・パネル分野：内部視認性が求められる機器カバー・操作パネル

ご依頼から納品までの流れ

1. お問い合わせ・図面ご支給：メールまたはお電話でご連絡後、加工図面をお送りください。
2. 図面確認・お見積：内容を確認し、加工方法・納期と合わせて見積書をご提示します。
3. ご注文・生産準備：ご発注を受けて材料を手配し、加工スケジュールを確定します。
4. 加工・検査：マシニングセンターで精密切削を行い、寸法・外観を全数確認します。
5. 納品：適切に梱包し、ご指定の場所へ宅配便にて出荷いたします。

まとめ

本事例は、黒アクリル板（PMMA）15tにφ0.53×深さ10mmの微細丸穴を直列120個あけた、アスペクト比約19の難度の高い微細深穴加工です。マシニングセンターと工具・切削条件の最適化により、ピッチ精度と穴品質を安定して確保しました。

アクリル加工は、透明度・意匠性・耐候性・加工性のバランスに優れた素材を扱う技術領域です。当社では試作1個から小ロット生産まで柔軟に対応し、図面のご相談段階から最適な加工方法をご提案します。

アクリル（PMMA）の微細穴加工・精密切削加工は、株式会社三森製作所にお気軽にご相談ください。

電話での問い合わせは 0553-33-6927 まで
