MC901マシニング加工品

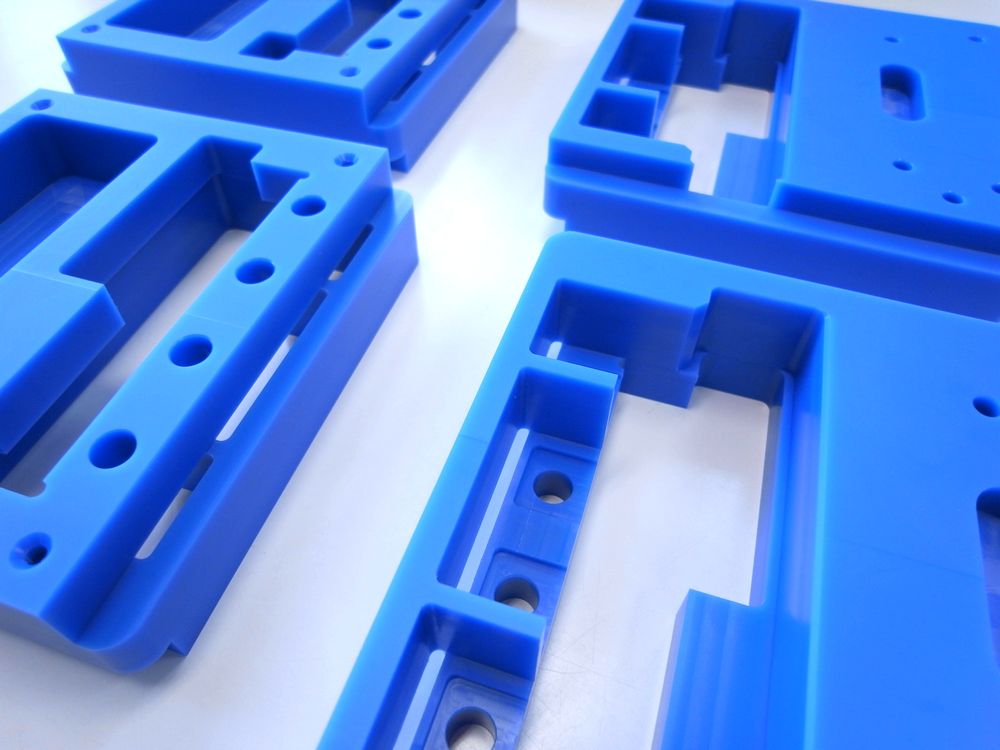

MC901マシニング加工品です。
外寸は40t×160mm×160mm。
3次元CADデータ(3D-CADデータ)からNC加工プログラムを作成し、マシニングセンターで3次元形状に精密切削加工を行っています。
板材の表面からも裏面からも、丸穴、角穴、穴ぐり、溝、タップなど、様々な加工が入っているのが、写真からわかると思います。
ヘリサート(Eサート、スプリュー)はねじ穴のみを開けて、挿入までは行なわない内容でした。

(※これまで作ったマシニングセンター加工製品はこちら → MC901マシニング加工品)
(※詳しい素材情報はこちら → MCナイロン(MC Nylon))



MC901（MCナイロン）3次元精密切削加工のすべて：素材特性から用途、加工のポイントまで徹底解説

「MC901マシニング加工品」をご覧いただきありがとうございます。このページでは、ご紹介している製品がどのようにして作られたのか、その背景にあるMC901樹脂の特性や、精密な3次元切削加工の技術について、さらに詳しく掘り下げて解説します。

MC901は、多くの産業分野で欠かせないエンジニアリングプラスチックです。その優れた特性を最大限に引き出し、お客様のニーズに応える高品質な部品を製造するためには、素材への深い理解と高い加工技術が不可欠です。

1. MC901の3次元精密切削加工：その技術と工程

当社のMC901加工品は、MC901樹脂（MCナイロン樹脂）プレートから、最新のマシニングセンターを駆使した切削加工によって製作されます。特に、エンドミルやドリルといった加工刃物を用いて、丁寧で正確な3次元（3D）精密切削加工を行うことが、高品質な製品を生み出す鍵となります。

1-1. 精密な3次元加工を可能にするマシニングセンターの役割

マシニングセンターは、CAD/CAMデータに基づいて複雑な形状を自動で加工できる高性能な工作機械です。MC901のような硬度と粘りを持つ素材を精密に削り出すには、以下の点が重要になります。

• 高剛性な機械構造: 振動やたわみを抑え、安定した切削を実現します。これにより、高い寸法精度と良好な面粗度が得られます。
• 高精度な位置決め: 数ミクロン単位の精度で工具を正確に動かすことで、複雑な3次元形状や微細な穴、溝なども高精度に加工できます。
• 豊富な工具選択肢と自動工具交換機能: 多種多様なエンドミルやドリルを使い分け、効率的かつ高品質な加工を実現します。

1-2. MC901切削加工の具体的なアプローチ

MC901は、他の汎用プラスチックとは異なる特性を持つため、独自の加工ノウハウが求められます。

• 適切な切削条件の選定: MC901は熱伝導率が低いため、切削熱がこもりやすい性質があります。過度な熱は素材の溶融、変形、寸法変化を引き起こす可能性があります。そのため、切削速度、送り速度、切り込み量を最適化し、熱の発生を抑えることが重要です。
• シャープな刃物の使用と工具摩耗対策: MC901は非常に硬く、工具の摩耗が比較的早いため、常にシャープな超硬エンドミルや専用ドリルを使用します。工具の寿命管理を徹底し、切れ味が悪くなった工具は速やかに交換することで、バリの発生を抑え、高品質な加工面を維持します。
• 切りくず処理の最適化: MC901は粘りがあり、切りくずが長く繋がったり、工具に絡みついたりすることがあります。これを防ぐために、適切な工具形状（例えば、切りくず排出性の良いスパイラルドリルなど）の選定や、エアブロー、クーラントによる切りくず排出の工夫を行います。
• 加工後の寸法安定化（アニール処理）: MC901は吸水性を持つため、内部応力が残留していると、吸水によって寸法が変化しやすくなることがあります。特に高精度が要求される部品では、アニール（熱処理）を施すことで、残留応力を除去し、吸水による寸法変化を最小限に抑え、より安定した製品を提供します。

2. MC901（MCナイロン）樹脂の長所と短所：具体的な特徴と特性

MC901、通称MCナイロンは、そのバランスの取れた優れた特性から「エンジニアリングプラスチックの王様」とも称されます。

2-1. MC901の長所（特徴・特性）

• 優れた耐摩耗性・摺動性: 自己潤滑性があり、特に荷重がかかる環境や高速で摺動する部品において、優れた耐摩耗性を発揮します。金属部品との組み合わせで、摩擦抵抗を低減し、機械の長寿命化に貢献します。
• 高い機械的強度: 引張強度、圧縮強度、曲げ強度が高く、衝撃にも強いため、構造部品や強度を必要とする部品に適しています。
• 軽量: 金属材料と比較して大幅に軽量であるため、装置全体の軽量化や慣性モーメントの低減に貢献し、省エネや高速化に繋がります。
• 耐薬品性: アルカリ、有機溶剤、油類など、多くの薬品に対して優れた耐性を示します。
• 電気絶縁性: 優れた電気絶縁性を持ち、電気部品や絶縁スペーサーなどに使用されます。
• 加工性: 切削加工が比較的容易であり、複雑な形状や高精度な部品の製造に適しています。

2-2. MC901の短所（特徴・特性）

• 吸水性: 吸水性があり、湿度が高い環境下では寸法が変化する可能性があります。精密な部品ではこの影響を考慮した設計・加工が必要です。
• 耐熱性の限界: 熱可塑性樹脂であるため、連続使用温度には上限があります。高温環境下での使用には注意が必要です。
• 酸に弱い: 強酸に対しては劣化する可能性があります。
• 紫外線による劣化: 屋外での長期使用や紫外線に曝される環境では、劣化や変色が進むことがあります。

3. MC901樹脂が活躍するシチュエーションと用途の具体例

MC901は、その優れたバランスの取れた特性から、幅広い産業分野で様々な用途に活用されています。

• 産業機械部品:
  • ギア、歯車: 軽量で優れた耐摩耗性、静音性から、コンベアや搬送装置、減速機などのギアとして使用されます。
  • 軸受、ブッシュ: 自己潤滑性により、無給油での使用が可能で、メンテナンスフリー化に貢献します。
  • ローラ、ガイド: 摩擦抵抗が低く、製品や搬送物の傷つき防止、スムーズな搬送を実現します。
  • カム、スターホイール: 耐摩耗性と加工性から、精密な動きが求められる機構部品に最適です。
• 食品機械部品:
  • 充填機部品、搬送用スクリュー: 耐摩耗性と耐薬品性に優れ、食品衛生法に適合するグレードもあり、安全な食品製造をサポートします。
  • ガイドレール、カッター部品: 清掃が容易で、異物混入のリスクを低減します。
• 電気・電子部品:
  • 絶縁スペーサー、碍子: 優れた電気絶縁性により、安全な電気回路を形成します。
  • 半導体製造装置部品: 高いクリーン度と精密な加工が要求される環境で使用されます。
• 医療機器部品:
  • 手術器具部品、診断装置部品: 生体適合性や滅菌対応が可能なグレードもあり、厳格な品質管理が求められる分野で採用されます。
• 建築・土木分野:
  • スライドプレート、支承材: 構造物の動きをスムーズにし、摩耗を低減します。

4. MC901樹脂の主な物性値と特徴的な物性値

MC901の代表的な物性値を以下の表にまとめました。これらの数値は目安であり、グレードや製造条件によって変動する場合があります。

物性項目	試験方法	単位	代表値（MC901）	特徴的な補足
比重	JIS K7112	–	1.15	金属の約1/7と非常に軽量です。
引張強度	JIS K7162	MPa	80 – 90	高い強度を持ち、構造部品に適します。
曲げ強度	JIS K7171	MPa	110 – 120	優れた剛性とたわみにくさを示します。
圧縮強度	JIS K7181	MPa	90 – 100	荷重がかかる部位での変形に強いです。
シャルピー衝撃値	JIS K7111	kJ/m2	8 – 12	衝撃に対する強さを示します。
ロックウェル硬さ	JIS K7202	Mスケール	M80 – M90	高い表面硬度を持ち、耐摩耗性に優れます。
吸水率（23℃、24h浸漬）	JIS K7209	%	1.5 – 2.0	吸水性があるため、寸法変化に注意が必要です。
連続使用温度	UL746B	℃	100 – 120	高温環境での使用には限界があります。
線膨張係数	JIS K7197	10??/℃	8 – 9	温度変化による寸法の変動に影響します。
絶縁破壊電圧	JIS C2110	kV/mm	20 – 25	優れた電気絶縁性を示します。
体積固有抵抗	JIS K6911	Ω・cm	1013 – 101?	高い電気抵抗を持ち、絶縁体として機能します。

---

5. MC901 vs. 他素材：優位性を徹底比較

MC901のメリットをより明確にするため、他の樹脂素材や金属素材と比較してみましょう。

素材種別	素材名	特徴・メリット	MC901との比較における優位点
エンジニアリングプラスチック	POM（ポリアセタール）	摺動性、寸法安定性、疲労特性に優れる。汎用性が高い。	MC901の方が耐摩耗性、機械的強度、耐衝撃性に優れます。重荷重環境に強い。
	UHMW-PE（超高分子量ポリエチレン）	極めて優れた耐摩耗性、自己潤滑性、耐衝撃性を持つ。	MC901の方が機械的強度（引張、曲げ、圧縮）が高く、より構造部品に適しています。
	PEEK（ピーク）	耐熱性、耐薬品性、機械的強度に非常に優れる。高性能。	MC901の方がコストパフォーマンスに優れます。PEEKは非常に高価です。
汎用プラスチック	PP（ポリプロピレン）	軽量、耐薬品性、コストが安い。	MC901の方が機械的強度、耐摩耗性、耐熱性に圧倒的に優れています。
	ABS	衝撃強度、加工性、デザイン性に優れる。	MC901の方が機械的強度、耐摩耗性、耐熱性が高いです。摺動性も優れます。
金属素材	鉄（SS400など）	高強度、高剛性、溶接性、入手性。	MC901は圧倒的に軽量で、自己潤滑性があり、錆びません。切削加工も容易です。
	アルミニウム（A5052など）	軽量、加工性、耐食性、熱伝導性。	MC901は自己潤滑性があり、メンテナンスフリー化に貢献。電気絶縁性も優れます。
	真鍮（C3604など）	優れた切削加工性、導電性、装飾性。	MC901は大幅に軽量で、耐摩耗性、電気絶縁性、耐薬品性に優れます。

MC901の優位点:

MC901は、金属素材と比較して「大幅な軽量化」「自己潤滑性によるメンテナンスフリー化」「錆びない、腐食しない」「電気絶縁性」といった明確な優位性を持ちます。また、他のエンジニアリングプラスチックと比較しても、その「優れた機械的強度と耐摩耗性のバランス」と「コストパフォーマンスの高さ」が最大の強みと言えます。特に、高い荷重がかかる摺動部や、軽量化と強度を両立させたい用途において、MC901は最適な選択肢となることが多いです。

6. MC901加工に関するよくあるご質問（FAQ）

お客様からよくいただくご質問とその回答をまとめました。

Q1: MC901はどのような環境での使用が最適ですか？

A1: MC901は、特に耐摩耗性、自己潤滑性、機械的強度、軽量性が求められる環境で最適です。例えば、機械の摺動部、ギア、軸受、ガイド、または軽量化が必要な構造部品などです。比較的低速から中速の摺動環境で、無給油または低給油で長期間使用したい場合に特に推奨されます。



Q2: MC901は吸水性があるとのことですが、寸法精度に影響はありますか？

A2: はい、MC901は吸水性があるため、湿度環境の変化によって寸法がわずかに変化する可能性があります。特に精密な公差が求められる部品の場合、加工後のアニール処理や、使用環境を考慮した設計が必要です。当社では、お客様の用途に合わせて最適な対策をご提案し、高精度を維持するためのノウハウを持っています。



Q3: MC901の耐熱性はどのくらいですか？

A3: MC901の連続使用温度は、一般的に100℃から120℃程度です。短時間であればこれ以上の温度にも耐えられますが、高温環境での長期使用には限界があります。より高い耐熱性が必要な場合は、PEEKなどの他のエンジニアリングプラスチックをご検討いただくか、ご相談ください。



Q4: MC901の切削加工で特に難しい点は何ですか？

A4: MC901は硬度が高く粘りもあるため、加工熱の管理と切りくず処理が重要です。熱がこもると変形や寸法不良の原因となり、切りくずが絡むと加工面を傷つけたり、工具寿命を縮めたりします。当社では、最適な切削条件、専用工具の選定、そして熟練の技術により、これらの課題を克服し、高品質な加工を実現しています。



Q5: MC901は様々なグレードがあるとのことですが、どのように選べばよいですか？

A5: MC901には、耐摩耗性をさらに高めたモリブデン入り、帯電防止、耐候性強化など、用途に応じた様々なグレードが存在します。お客様の具体的な使用環境や、求められる性能（例：静電気対策、屋外使用、耐衝撃性など）をお聞かせいただければ、当社が最適なグレードを選定し、ご提案いたします。



Q6: MC901加工品の試作から量産まで対応できますか？

A6: はい、当社ではMC901加工品の試作1個から、小ロット、そして量産まで幅広く対応可能です。お客様のご要望に応じて、設計段階からの技術的なアドバイスも行い、高品質な製品を安定して供給する体制を整えております。まずはお気軽にご相談ください。

7. MC901加工を検討されているお客様へ：有益な関連情報

MC901の加工依頼先をお探しの方、またはMC901を用いた部品製造を検討されている方へ。

• 設計段階でのご相談が成功の鍵: MC901の特性を最大限に活かし、かつ加工コストを抑えるためには、設計段階から加工の専門家と連携することが非常に重要です。素材の持つ吸水性や熱膨張、加工時の応力などを考慮した設計を行うことで、後工程でのトラブルを回避し、最終製品の品質を向上させることができます。
• 用途に応じた素材選定の重要性: MC901は優れた素材ですが、全ての用途に万能ではありません。極端な高温環境や強酸性環境、あるいは非常に高い透明性が必要な場合など、特定の条件下では他の樹脂や素材の方が適していることもあります。当社の専門知識を活かし、お客様の用途に最適な素材選定からサポートいたします。
• 実績と技術力の確認: MC901のようなエンジニアリングプラスチックの加工には、豊富な実績と高い技術力が求められます。過去の加工事例や、保有する設備、技術者のスキルなど、加工依頼先の専門性と信頼性を見極めることが重要です。

まとめ

MC901（MCナイロン）は、その優れた耐摩耗性、機械的強度、軽量性から、多くの産業で不可欠な素材です。当社では、このMC901の特性を熟知し、長年の経験と最新のマシニングセンターを駆使して、お客様のご要望に応える高精度な3次元切削加工品を提供しています。

MC901の部品製造、既存部品の材質変更、コスト削減など、お困りのことがございましたら、ぜひお気軽に当社にご相談ください。設計段階からのサポートや、最適な素材・加工方法のご提案を通じて、お客様のプロジェクトの成功に貢献いたします。

お問い合わせはこちらから。
専門知識を持ったスタッフが丁寧に対応させていただきます。
